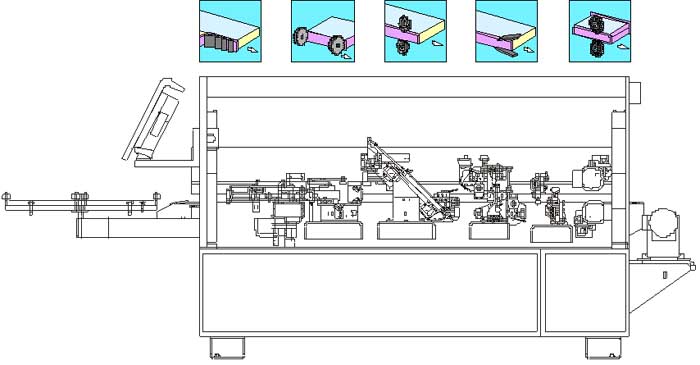

Односторонний кромкооблицовочный станок BRANDT KDN 520 OPTIMAT HOMAG-GRUPPE в правом исполнении для работы на клее-расплаве.
Оклеивающая часть для работы на клее-расплаве в гранулах. Запас клея находится под клеевым роликом.
Нанесение клея на деталь с помощью клеевого ролика, вращающегося в направлении и против направления подачи. Электронная регулировка температуры в клеевом бачке. Автоматическое снижение температуры клея при остановке работы.
Контактный нагревательный башмачок для предварительного подогрева кромки заготовки, для улучшения качества приклеивания.
Автоматический магазин для рулонного и полосового кромочного материала, вкл. устройство для резки рулона и тарелку для рулонов диаметром 800 мм.
Стандартное оснащение устройством контроля расстояния между заготовками с оптическим индикатором.
Зона прижима с главным прижимным роликом с пневматическим приводом, а также со специальным допрессовывающим роликом для уплотнения верхних и нижних клеевых швов.
Центрально регулируемый механизм верхнего прижима.
Центральная ручная смазка цепного транспортера.
Пульт обслуживания на входе станка.
Базовое
оснащение станка
Торцовочный
агрегат
Для снятия
переднего и заднего свесов облицовочного материала. Прецизионная линейная
направляющая.
2 электродвигателя
по 0,18 кВт, 200 Гц, 12 000 об./мин.
Тянущий
торцовочный рез для достижения высокой точности.
Диапазон
наклона при торцевании по прямой или с фаской 0 – 15 град.
2 торцовочные
пилы диаметром 100х2,6х32 мм,
Z = 30.
Устройство пневматической
перестановки для переключения торцовочного агрегата с торцевания по прямой
на торцевание с фаской.
ФРЕЗЕРНЫЙ АГРЕГАТ
Для снятия
свесов по толщине щита сверху и снизу с вертикальным и горизонтальным
ощупыванием детали.
Диапазон
наклона 0 – 15 градусов.
2 электродвигателя
по 0,27 кВт, 200 Гц, 12 000 об./мин.
2 комбинированные
фрезы со сменными пластинками для фрезерования по прямой или с радиусом
r = 3, диаметр 56/50х16х16 мм,
Z = 4.
Устройство пневматической
перестановки для электропневматической 2-позиционной перестановки фрезерного
агрегата.
5736 ЦИКЛЕВАЛЬНЫЙ
АГРЕГАТ КРОМОК ПВХ
Ощупывание
сверху, снизу и сбоку, для снятия фаски и скругления предварительно отфрезерованных
кромок ПВХ.
Толщина
кромочного материала макс. 3 мм, профильные ножи
r = 3 мм.
Устройство
пневматической перестановки цикли для перемещения циклевального агрегата
в боковом направлении.
5455 ПОЛИРОВАЛЬНЫЙ
АГРЕГАТ
Для смягчения
ребер сверху и снизу.
2 электродвигателя
по 0,09 кВт, подвешенных отдельно, переставляемых с наклоном и по высоте.
2 тканевых
диска Molton диаметром 120х20
мм.
ЭЛЕКТРОННОЕ
УПРАВЛЕНИЕ РC16
Система
управления BRANDT с цветной графической оболочкой обслуживания для простого
и удобного программирования и обслуживания.
Технические
особенности:
поворотный
пульт на входе станка;
плёночная
клавиатура с повышенным сроком службы;
плоский
экран с цветной графикой;
промышленный
персональный компьютер с компактным флэш-диском в качестве запоминающего
устройства;
функциональные
кнопки для агрегатов со светодиодными индикаторами состояния;
поддержка
руководства для оператора с цветной пиктограммой;
переключение
в режиме online для использования различных иностранных языков;
индикация
важнейших истинных и заданных состояний станка;
указание
ошибок в прямом тексте;
простой
выбор и изменение путевых точек;
возможность
простого перемещения по осям (при наличии соответствующей агрегатной оснастки);помощь
в режиме on-line в прямом тексте посредством вызываемого в любой момент окна помощи;
анализ
производственных данных для учёта рабочего времени, длины кромки и количества
заготовок в виде ежедневных и общих значений;
индикация
временных интервалов проведения обслуживания и инспекции;
запоминание
программ обработки;
производство
по программам;
запоминание
данных из программ обработки на дискету.
Шумозащитный кожух, вкл. патрубок центрального отсоса диаметром
100 мм.
Электрическая оснастка с модульной системой управления для
упрощения обслуживания.
Допустимая температура окружающей среды мин. + 5° С / макс.
+ 35° С.
При колебаниях напряжения в сети более +/- 10 % на месте эксплуатации
Покупателем должен быть установлен стабилизатор напряжения.
Станки, поставляемые в страны-участницы ЕС, выполнены с учётом
требований по безопасности в соответствии с директивой ЕС №89/392/EWG.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Толщина
кромочного материала, мм
полосовой
материал
0,4
- 6
Подача, м/мин.
11
макс.
6х45
Электрика
400 В - 3 фазы - 50 Гц
рулонный материал
0,4
- 3
Потребляемая мощность,
кВт
5
макс.
3х30/ 0,8х45
Пневматика, бар
6
Толщина заготовки, мм
8
- 40
Длина
станка, мм
4 360
В
стандартную поставку входит доставка в радиусе
1000 км от города Самара, сборка оборудования, настройка, обучение эксплуатации
и личная гарантия Самарского Центра по Продаже Станков Сроком на 2 года.
ДОПОЛНИТЕЛЬНОЕ
ОСНАЩЕНИЕ
0503
Внутренняя подсветка кожуха с 2 лампами
4811
Комплект инструмента R = 2 мм вместо
R = 3 мм
4816
Комплект фасочных фрез
KDN 300 дополнительно
4817
Комплект фасочных фрез вместо комбинированных
фрез
5785
Плоская цикля вместо полировального
агрегата
8779
Комплект быстроизнашивающихся частей
0130
Модем для дистанционной диагностики
Дополнительное оснащение не входит в комплект поставки и должно заказываться
отдельно.
