Homag BAZ 41




ОБРАБАТЫВАЮЩИЙ ЦЕНТР HOMAG OPTIMАТ BAZ 41/30/K EVENT HOMAG-GRUPPE

Центр с электронным управлением для выполнения операций фрезерования и сверления для индивидуального производства мебельных деталей, обработки массивной древесины и аналогичных материалов.
В качестве опции может оснащаться агрегатами облицовывания и последующей обработки кромки.
Открывается в новом окне
 Запрос дополнительной информации

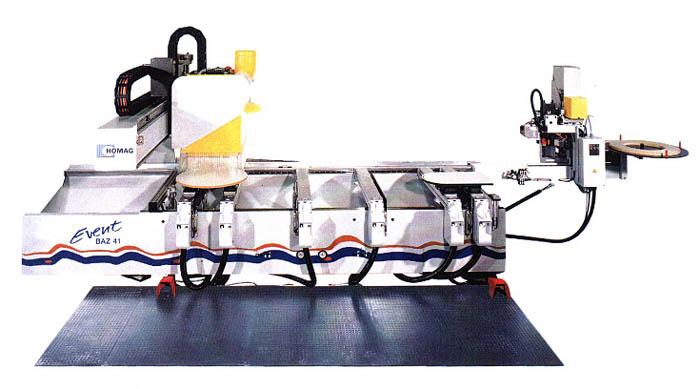

 Homag BAZ 41 (увеличить изображение)

КРАТКОЕ ОПИСАНИЕ БАЗОВОЙ ОСНАСТКИ

  • консольный стол для заготовок “К”

  • система управления POWER CONTROL c РС 85

  • главный шпиндель 7,5 кВт с векторной регулировкой

  • тарельчатый механизм автоматической смены инструмента на 12 позиций

  • гениальный интерфейс главного шпинделя для установки обрабатывающих агрегатов и агрегата облицовывания кромки. интегрированная система подведения пневматики/электрики/электроники и ось С

  • предварительная инсталляция для последующей установки оклеивающей части

  • лазерная система позиционирования



БАЗОВЫЙ СТАНОК

  • станина станка в тяжелом стабильном исполнении с компактной системой линейных направляющих. предварительно беззазорно напряженный привод с зубчатой рейкой и цифровыми серводвигателями переменного тока по осям X и Y

  • аргегатоноситель с системой линейных направляющих, шаровым винтом и цифровым серводвигателем переменного тока для позиционирования по оси Z, путь перемещения 410 мм

  • ручная центральная смазка для всех приводов и линейных направляющих



КОНСОЛЬНЫЙ СТОЛ ДЛЯ КРЕПЛЕНИЯ ЗАГОТОВОК “К”

  • интегрированный в станину станка стол для зажима заготовок: крутильножесткая стальная конструкция с линейными направляющими в продольном направлении для перемещения зажимных консолей

  • 6 зажимных консолей с бесшланговой подачей вакуума

  • 6 утапливаемых продольных упоров, ход 140 мм

  • 2 утапливаемых боковых упора

  • 1 х слева / 1 х справа (зеркальное место)

  • 3 вставных гильзы для заготовок со свесом облицовочного материала

  • 10 вакуумных зажимов двойного действия 160 х 115 мм, высотой 100 мм, из них 4 штуки с интегрированным подъемным приспособлением

  • 2 вакуумных зажима двойного действия 125 х 75 мм, высотой 100 мм

  • 2 вспомогательных упора с задней стороны стола для деталей с экстремальными размерами

  • позиции упорных пальцев в соответствии с техническими данными

  • 4 штекерных подключения с одноконтурной системой сжатого воздуха для подключения пневматических зажимных элементов

  • нулевая точка станка впереди слева

  • заготовки вручную укладываются с передней стороны станка



ОКРАСКА

  • структурный лак HOMAG RDS 240 80 05 серый



ЭЛЕКТРООБОРУДОВАНИЕ

  • свободностоящий распределительный шкаф

  • пульт управления интегрирован в распределительный шкаф

  • монтаж по Евронормам EN 60204

  • рабочее напряжение 400 В, 50/60 Гц

  • управляющее напряжение 24 В

  • если нет возможности выдержать рабочее напряжение в пределах +/- 5 %, то Пользователь должен установить стабилизатор напряжения

  • предписанная температура окружающей среды: + 5 до + 35 град. С



УПРАВЛЕНИЕ POWER CONTROL


Техническое обеспечение

  • система управления POWER CONTROL с системой SPS с программируемыми запоминающими устройствами (IEC 61131)

  • современная система управления, базирующаяся на персональном компьютере (РС) с операционной системой Windows NT

  • процессор 850 МГц с 256 Мбайт RAM

  • 1 жёсткий диск 9,2 Гбайт SCSI

  • 1 жёсткий диск 9,2 Гбайт в сменной рамке для сохранения данных SCSI

  • 1 дисковод для CD-ROM 32 х

  • 1 дисковод для флоппи-дисков 1,44 Мбайт

  • цветной монитор 17 дюймовый с клавиатурой персонального компьютера и мышью

  • цифровая техника привода

  • подключение к сети ETHERNET через дополнительную карту сетевое программное обеспечение (опции)

  • система бесперебойного энергоснабжения USB (опция)

Программное обеспечение

  • операционная система Windows NT 4.0 US

  • защита от вирусов

  • копирование 1:1 (клонирование)

  • обслуживание при помощи меню по стандарту Windows

  • основа ЧПУ РС85 с:

  • путевым управлением по всем осям

  • функцией Look – Ahead для обеспечения оптимальных скоростей на переходах

  • динамическое управление для точного ведения контура

  • программный пакет РС85 с графическими программами обслуживания:

  • WoodWOP для графического, интерактивного составления программ ЧПУ, вкл. постпроцессор

  • банк данных по инструменту

  • обслуживание ЧПУ

  • графическое отображения мест закрепления заготовок

  • извещения об ошибках в прямом тексте

  • буквенно-цифровые наименования программ до 24 знаков





БАЗОВОЕ ОСНАЩЕНИЕ

  • дистанционная диагностика через модем. Объём услуг сервисного центра оговаривается в отдельном контракте на телесервис

  • 1 вакуумный водокольцевой насос 66 м3/час (мощность этого насоса соответствует мощности 100 м3/час пластинчатого вакуумного насоса) для системы зажима

  • подключение к пневматике R ½ дюйма, 7 бар

  • максимальные скорости перемещения:

    • ·          60 м/мин. В направлениях осей Х и Y

    ·          30 м/мин. В направлении оси Z



УСТРОЙСТВА ЗАЩИТЫ И БЕЗОПАСНОСТИ

  • контроль безопасности в зоне обслуживания при помощи защитных матов на полу

  • защитное ограждение с левой стороны станка при помощи защитной двери и интегрированного шкафа управления

  • другие необходимые защитные устройства, такие как боковые стенки справа и сзади при необходимости должны быть закуплены дополнительно

  • все станки для стран-участниц ЕС со знаком СЕ в соответствии с директивой ЕС по станкам 98/37/EG Приложение IIA

  • внимание: без замкнутого защитного ограждения эксплуатация станка не допускается

  • величина концентрации древесной пыли 2 мг/м3 при поддержании величины аспирации согласно схеме пневмотранспорта отходов

  • документация в 2-х экземплярах на русском языке


Технические данные BAZ 41


ТЕХНИЧЕСКИЕ ДАННЫЕ

  • длина заготовки макс. 3000 мм

  • ширина заготовки:

  • макс. 1150 мм для всех агрегатов

  • макс. 1300 мм для обработки фрезерованием при диаметре инструмента 20 мм

  • заготовки размером свыше 1150 мм укладываются по продольным упорам сзади

  • толщина заготовки:

  • со стандартными зажимами макс. 60 мм

  • макс. 200 мм с зажимными шаблонами (изготавливаются Покупателем)

  • указанные размеры заготовок не обязательно совпадают максимальным размерам обработки отдельных агрегатов – см. отдельную таблицу

  • минимальные размеры заготовок зависят от зажимных приспособлений, поверхности заготовок и контура

  • рабочая высота по нижней кромке заготовки 920 мм

ОСОБОЕ УКАЗАНИЕ

  • из-за ошибок в программировании обрабатывающий центр с ЧПУ может быть поврежден, поэтому мы рекомендуем перед пуском станка в эксплуатацию заключить договор о его страховании (АМВ)

  • при зажиме заготовок с большой поверхностью из пористых материалов (например, необлицованных ДСтП или МДФ) требуется усиленная вакуумная система (возможно, требуется согласование с HOMAG)

  • характеристики пола должны соответствовать плану фундаментов



ГЛАВНЫЙ ШПИНДЕЛЬ 7,5 КВТ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ

для крепления инструмента HSK F63 по DIN 69893

  • вкл. отсос из зоны всех инструментов и агрегатов

  • асинхронный двигатель переменного тока с векторной регулировкой мощностью 7,5 кВт при режиме работы S1, с водяным охлаждением

  • вес инструмента макс. 6 кг, вкл. крепление

  • длина инструмента макс. 200 мм от нижней кромки шпинделя двигателя

  • диаметр инструмента макс.:

  • 180 мм для фрезерного инструмента

  • 200 мм для шлифовального инструмента

  • число оборотов программируется бесступенчато в диапазоне 0 – 18000 об/мин

  • полная номинальная мощность от 12000 об/мин

  • при уменьшении числа оборотов соответственно уменьшается мощность

  • без креплений инструмента и самих инструментов



ТАРЕЛЬЧАТЫЙ МЕХАНИЗМ СМЕНЫ ИНСТРУМЕНТА, 12-ПОЗИЦИОННЫЙ

  • для инструментов и агрегатов с HSK F63

  • возможное расположение агрегатов и инструмента:

  • 12 ´ макс. диаметр 130 мм

  • 6 ´ макс. диаметр 180 мм и 6 ´ макс. диаметр 70 мм

агрегатный интерфейс главного шпинделя

  • для установки обрабатывающих агрегатов и агрегата облицовывания кромки

  • интегрированная система подведения пневматики/электрики/электроники и ось С

  • количество оборотов по оси С не ограничено

  • бесшланговая система подведения пневматики

СВЕРЛИЛЬНАЯ ГОЛОВКА С 12 ШПИНДЕЛЯМИ ВЕРТИКАЛЬНАЯ

  • 1 мотор 4 кВт, с регулированием по частоте

  • число оборотов выбирается по программе: 4500-6500 (или 7500) об/мин

  • для вертикального сверления, ход отключения 50 мм

  • 12 сверлильных шпинделей с диаметром сверл макс. 35 мм

  • каждый шпиндель вызывается по отдельности

  • 6 шпинделей в направлении оси Х, 7 шпинделей в направлении оси Y

  • L-образное расположение шпинделей

  • расстояние между шпинделями 32 мм

  • длина сверл (общая) 70 мм

  • диаметр хвостовика 10 х 20 мм

  • с плоскостью зажима и установочным винтом

  • направление вращения: вправо/влево попеременно

  • без инструмента

  • подготовлена к монтажу макс. 1 адаптерного агрегата

ЛАЗЕРНОЕ ПОЗИЦИОНИРОВАНИЕ ВАКУУМНЫХ ЗАЖИМОВ

  • при помощи отдельной подпрограммы оператору станка при помощи лазерного луча указываются точные позиции вакуумных присосок

  • лазер монтируется на главном шпинделе

станок обкатывается и поставляется со стандартными программами HOMAG

Коммерческое предложение к BAZ 41


КРАТКОЕ ОПИСАНИЕ БАЗОВОЙ ОСНАСТКИ

  • консольный стол для заготовок “К”

  • система управления POWER CONTROL c РС 85

  • главный шпиндель 7,5 кВт с векторной регулировкой

  • тарельчатый механизм автоматической смены инструмента на 12 позиций

  • гениальный интерфейс главного шпинделя для установки обрабатывающих агрегатов и агрегата облицовывания кромки. интегрированная система подведения пневматики/электрики/электроники и ось С

  • предварительная инсталляция для последующей установки оклеивающей части

  • лазерная система позиционирования

БАЗОВЫЙ СТАНОК

  • станина станка в тяжелом стабильном исполнении с компактной системой линейных направляющих. предварительно беззазорно напряженный привод с зубчатой рейкой и цифровыми серводвигателями переменного тока по осям X и Y

  • аргегатоноситель с системой линейных направляющих, шаровым винтом и цифровым серводвигателем переменного тока для позиционирования по оси Z, путь перемещения 410 мм

  • ручная центральная смазка для всех приводов и линейных направляющих

КОНСОЛЬНЫЙ СТОЛ ДЛЯ КРЕПЛЕНИЯ ЗАГОТОВОК “К”

  • интегрированный в станину станка стол для зажима заготовок: крутильножесткая стальная конструкция с линейными направляющими в продольном направлении для перемещения зажимных консолей

  • 6 зажимных консолей с бесшланговой подачей вакуума

  • 6 утапливаемых продольных упоров, ход 140 мм

  • 2 утапливаемых боковых упора

  • 1 х слева / 1 х справа (зеркальное место)

  • 3 вставных гильзы для заготовок со свесом облицовочного материала

  • 10 вакуумных зажимов двойного действия 160 х 115 мм, высотой 100 мм, из них 4 штуки с интегрированным подъемным приспособлением

  • 2 вакуумных зажима двойного действия 125 х 75 мм, высотой 100 мм

  • 2 вспомогательных упора с задней стороны стола для деталей с экстремальными размерами

  • позиции упорных пальцев в соответствии с техническими данными

  • 4 штекерных подключения с одноконтурной системой сжатого воздуха для подключения пневматических зажимных элементов

  • нулевая точка станка впереди слева

  • заготовки вручную укладываются с передней стороны станка

ОКРАСКА

  • структурный лак HOMAG RDS 240 80 05 серый

ЭЛЕКТРООБОРУДОВАНИЕ

  • свободностоящий распределительный шкаф

  • пульт управления интегрирован в распределительный шкаф

  • монтаж по Евронормам EN 60204

  • рабочее напряжение 400 В, 50/60 Гц

  • управляющее напряжение 24 В

  • если нет возможности выдержать рабочее напряжение в пределах +/- 5 %, то Пользователь должен установить стабилизатор напряжения

  • предписанная температура окружающей среды: + 5 до + 35 град. С

УПРАВЛЕНИЕ POWER CONTROL

Техническое обеспечение

  • система управления POWER CONTROL с системой SPS с программируемыми запоминающими устройствами (IEC 61131)

  • современная система управления, базирующаяся на персональном компьютере (РС) с операционной системой Windows NT

  • процессор 850 МГц с 256 Мбайт RAM

  • 1 жёсткий диск 9,2 Гбайт SCSI

  • 1 жёсткий диск 9,2 Гбайт в сменной рамке для сохранения данных SCSI

  • 1 дисковод для CD-ROM 32 х

  • 1 дисковод для флоппи-дисков 1,44 Мбайт

  • цветной монитор 17 дюймовый с клавиатурой персонального компьютера и мышью

  • цифровая техника привода

  • подключение к сети ETHERNET через дополнительную карту сетевое программное обеспечение (опции)

  • система бесперебойного энергоснабжения USB (опция)

Программное обеспечение

  • операционная система Windows NT 4.0 US

  • защита от вирусов

  • копирование 1:1 (клонирование)

  • обслуживание при помощи меню по стандарту Windows

  • основа ЧПУ РС85 с:

  • путевым управлением по всем осям

  • функцией Look – Ahead для обеспечения оптимальных скоростей на переходах

  • динамическое управление для точного ведения контура

  • программный пакет РС85 с графическими программами обслуживания:

  • WoodWOP для графического, интерактивного составления программ ЧПУ, вкл. постпроцессор

  • банк данных по инструменту

  • обслуживание ЧПУ

  • графическое отображения мест закрепления заготовок

  • извещения об ошибках в прямом тексте

  • буквенно-цифровые наименования программ до 24 знаков

БАЗОВОЕ ОСНАЩЕНИЕ

  • дистанционная диагностика через модем. Объём услуг сервисного центра оговаривается в отдельном контракте на телесервис

  • 1 вакуумный водокольцевой насос 66 м3/час (мощность этого насоса соответствует мощности 100 м3/час пластинчатого вакуумного насоса) для системы зажима

  • подключение к пневматике R ½ дюйма, 7 бар

  • максимальные скорости перемещения:

    • · 60 м/мин. В направлениях осей Х и Y

    · 30 м/мин. В направлении оси Z

УСТРОЙСТВА ЗАЩИТЫ И БЕЗОПАСНОСТИ

  • контроль безопасности в зоне обслуживания при помощи защитных матов на полу

  • защитное ограждение с левой стороны станка при помощи защитной двери и интегрированного шкафа управления

  • другие необходимые защитные устройства, такие как боковые стенки справа и сзади при необходимости должны быть закуплены дополнительно

  • все станки для стран-участниц ЕС со знаком СЕ в соответствии с директивой ЕС по станкам 98/37/EG Приложение IIA

  • внимание: без замкнутого защитного ограждения эксплуатация станка не допускается

  • величина концентрации древесной пыли 2 мг/м3 при поддержании величины аспирации согласно схеме пневмотранспорта отходов

  • документация в 2-х экземплярах на русском языке



Ценообразование и варианты оплаты BAZ 41


Ценообразование и Варианты оплаты

стоимость обрабатывающего центра, с учетом рекомендуемых опций франко-завод:

195 755 EURO

стоимость упаковки:

800 EURO

стоимость транспортировки обрабатывающего центра из Германии в Россию:

2 500 EURO

таможенная очистка (10%):

19 906 EURO

НДС (18%):

43 792 EURO

итого:

262 753 EURO

стоимость обрабатывающего центра, с учетом скидки предоставляемой Самарским Центром по Продаже Станков при условиях оплаты 100% на момент заказа:

в стоимость оборудования входит доставка в радиусе 1000 км от г Самара, сборка, настройка, обучение эксплуатации и личная гарантия Самарского Центра по Продаже Станков

202 175 EURO

183000 EURO



стоимость обрабатывающего центра, с учетом скидки предоставляемой Самарским Центром по Продаже Станков при условиях:

предоплата 60% на момент заказа, остальные 40% с отсрочкой платежа 8 месяцев (оплата равными частями – 11 750 EURO):

в стоимость оборудования входит доставка в радиусе 1000 км от г Самара, сборка, настройка, обучение эксплуатации и личная гарантия Самарского Центра по Продаже Станков

235 040 EURO

Звоните!

Срок поставки и ввода в эксплуатацию 5 дней с момента оплаты. Срок обучения 1 неделя.
