KDN 980 2C (KD 98 2C)





Односторонний кромкооблицовочный станок в правом исполнении для работы на клее-расплаве.

  • Быстросменная склеивающая часть для клея-расплава.
  • Защищенная от вытекания емкость для клея под клеенаносящим роликом для предотвращения загрязнения станка.
  • Точно дозируемое нанесение клея на заготовку с помощью клеенаносящего ролика, не требуется настройка на толщину детали.
  • Направление вращения клеенаносящего ролика по выбору в направлении или против направления подачи.
    Контроль температуры клея с помощью электронного термостата.
    Автоматическое снижение температуры клея в клеевом бачке при перерывах в работе.
  • Активирование клея-расплава с помощью инфракрасного излучения.
  • Автоматический магазин для рулонного и полосового кромочного материала, вкл. тарелку для рулона диаметром 800 мм.
  • Оснащение усиленными ножницами для предварительной торцовки кромочного материала из ПВХ/АБС сечением макс. 3х45 мм.
  • Стандартное оснащение системой оптического контроля расстояния между подаваемыми заготовками и кромочным материалом.
  • Тяжелая зона прижима с главным прижимным роликом с пневматическим приводом, а также с 4 неприводными допрессовывающими роликами.
  • Стандартное оснащение системой автоматической центральной смазки транспортной цепи.
  • Центрально регулируемый механизм верхнего прижима.
  • Пульт управления на входе станка.


    Открывается в новом окне
    Запрос дополнительной информации

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Разделение рулона, мм

    макс. 3х45

    Толщина кромочного материала, мм

    0,4 – 20

    или (мм)

    0,8x60

    Толщина заготовки, мм

    8 - 55

     Скорость подачи, м/мин.

    11 - 25

    Электрика

    400 В - 3 фазы -  50 Гц

    Скорость подачи, м/мин.

    - при толщине кромочного материала до 20 мм

    макс. 16

    Потребляемая мощность, кВт

    16

    - при толщине кромочного материала до 3 мм

    макс. 25

    Пневматика, бар

    6

    При обработке с использованием агрегата профильного фрезерования

    макс. 16

    Длина станка, мм

    7 360


    Базовое оснащение станка


    0933 механическая регулировка верхнего прижима по высоте PC 16

    §          Посредством ввода через PC 16 механизм верхнего прижима регулируется на соответствующую толщину заготовки.



    0935 Центральная смазка транспортной цепи

    §          Смазка транспортной цепи происходит автоматически при помощи импульсного датчика. Стандартно устанавливается на станках KDN/KDF на длины X80.



    2035 оклеивающая часть QUICKMELT

    §          Увеличение цены за устройство предварительного плавления и быстросменный клеенаносящий агрегат малого объема вместо стандартного оклеивающего агрегата.



    3180 Торцовочный агрегат

    §          Для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом для обеспечения высокой точности.

    §          Размеры кромочного материала: макс. 20х40 мм или макс. 10x50 мм.

    §          2 электродвигателя по 0,8 кВт, 200 Гц, 12 000 об./мин. каждый оснащен торцовочной пилой.

    §          Диапазон наклона при торцевании по прямой или с фаской 0 – 15 градусов.

    §          2 торцовочные пилы диаметром 120х40х3,6 мм, Z = 24.

    §          Скорость подачи: варьируемая 11 – 25 м/мин.

    Ø     макс. 16 м/мин. при толщине кромки до 20 мм.

    Ø     макс. 25 м/мин. при толщине кромки до 3 мм.

    §          Место для установки 835 мм.

    3175 Пневматическая перестановка торцовочного агрегата фаска/прямо



    4108 Фрезерный агрегат (против направления подачи)

    §          Для фрезерования верхнего и нижнего свесов кромочного материала.

    §          2 электродвигателя по 1,5 кВт, 200 Гц, 12.000 об./мин. расположены один за другим, с вертикальным и горизонтальным ощупыванием, агрегат вручную выдвигается в сторону на 30 мм.

    §          Перестановка верхнего мотора по высоте с механизмом верхнего прижима.

    §          Цифровые указатели для быстрой перестановки.

    §          Шпиндельная перестановка для боковых ощупывающих роликов.

    §          Толщина кромочного материала макс. 20 мм.

    §          Толщина заготовки 8 - 55 мм.

    §          Диапазон наклона 0 - 25 градусов.

    §          Стандартное оснащение 2-мя фрезами со сменными пластинами диаметром 70x25x16 мм, Z = 4.

    §          Место для установки 495 мм.

    4189 пневматическая перестановка фрезерного агрегата



    .


    4826 комплект комбинированных фрез (вместо фасочных фрез)

    §          Увеличение цены за 1 комплект комбинированных фрез r = 3 мм вместо стандартных фрез (при толщине заготовок менее 10 мм максимальный угол наклона 5 градусов!).



    4801 агрегат профильного фрезерования сверху и снизу

    §          Для профильного фрезерования/снятия свесов передней кромки на деталях пост- или софтформинг и скругления углов на толстых кромках ПВХ. Работа с кромочным материалом из массивной древесины возможна после предварительных испытаний. По выбору устанавливаются радиусные или фасочные фрезы (сменное устройство).

    §          Ограничения при использовании деталей пост- и софтформинг с полой срединной частью, а также предельно тонкого меламинового или пленочного кромочного материала и облицовочного материала пласти.

    §          2 электродвигателя по 0,4 кВт, 200 Гц, 12 000 об./мин.

    §          Толщина кромочного материала макс. 3 мм (радиус).

    §          Толщина заготовки макс. 55 мм.

    §          Скорость подачи макс. 16 м/мин. постоянная.

    §          Без инструмента.

    §          Место для установки 985 мм.



    4873 КОМЛЕКТ РАДИУСНЫХ ФРЕЗ R = 3 ММ СО СМЕННЫМИ ПЛАСТИНАМИ ДЛЯ АГРЕГАТА ПРОФИЛЬНОГО ФРЕЗЕРОВАНИЯ

    §          Две фрезы со сменными пластинами диаметром 58/50x12x16 мм, Z = 4 для радиуса 2 или 3 мм.



    5760 цИКЛЕВАЛЬНЫЙ АГРЕГАТ КРОМОК ПВХ с быстросменными головками

    §          Ощупывание сверху, снизу и сбоку. Для снятия фаски и скругления предварительно отфрезерованных кромок из ПВХ.

    §          Толщина кромочного материала макс. 3 мм.

    §          Перестановка верхнего устройства по высоте с механизмом верхнего прижима.

    §          2 быстросменные головки для быстрого изменения радиуса, с 2-мя профильными ножевыми головками со сменными пластинами r = 3 мм.

    5762 пневматическая перестановка цикли



    ..


    5330 ПОЛИРОВАЛЬНЫЙ АГРЕГАТ

    §          Для смягчения ребер сверху и снизу.

    §          2 электродвигателя по 0,18 кВт, подвешенных отдельно, переставляемых с наклоном и по высоте.

    §          Перестановка верхнего мотора по высоте с механизмом верхнего прижима.

    §          2 полировальных диска Molton диаметром 150х20 мм.



    ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ РC16

    Система управления BRANDT с цветной графической оболочкой обслуживания для простого и удобного программирования и обслуживания.

    Технические особенности:

    §          поворотный пульт на входе станка;

    §          плёночная клавиатура с повышенным сроком службы;

    §          плоский экран с цветной графикой;

    §          промышленный персональный компьютер с компактным флэш-диском в качестве запоминающего устройства;

    §          функциональные кнопки для агрегатов со светодиодными индикаторами состояния;

    §          поддержка руководства для оператора с цветной пиктограммой;

    §          индикация важнейших истинных и заданных состояний станка;

    §          указание ошибок в прямом тексте и протоколирование в журнальном файле;

    §          простой выбор и изменение путевых точек;

    §          возможность простого перемещения по осям (при наличии соответствующей агрегатной оснастки);

    §          помощь в режиме on-line в прямом тексте посредством вызываемого в любой момент окна помощи;

    §          анализ производственных данных для учёта рабочего времени, длины кромки и количества заготовок в виде ежедневных и общих значений;

    §          индикация временных интервалов проведения обслуживания и инспекции;

    §          возможность телесервиса при помощи интегрированного модема и инсталлированного сервисного программного обеспечения;

    §          запоминание программ обработки;

    §          производство по программам;

    §          запоминание данных из программ обработки на дискету.



    ...


    * В стоимость оборудования входит доставка в радиусе 1000 км от города Самара, сборка оборудования, настройка, обучение эксплуатации и личная гарантия Самарского Центра по Продаже Станков Сроком на 2 года.



    СТОИМОСТЬ ДОПОЛНИТЕЛЬНОГО ОСНАЩЕНИЯ **

    0501

    Внутренняя подсветка кожуха с 3 лампами

    0665

    Электромеханический стыковочный узел для ZHR01/ZHR02/Z

    4188

    Пневматическая перестановка боковых ощупывающих роликов

    4199

    Пневматическая 2-позиционная перестановка вертикальных ощупывающих роликов

    4211

    Программная перестановка боковых ощупывающих роликов

    4213

    Программная перестановка на толщину кромочного материала

    4872

    Комплект инструмента R = 2 мм вместо R = 3 мм

    4920

    Пневматическая 2-позиционная перестановка радиус/фаска

    5764

    Комплект быстросменных головок для 5760

    5780

    Плоская цикля для снятия остатков клея

    8788

    Комплект быстроизнашивающихся частей



    ** Дополнительное оснащение не входит в комплект поставки и должно заказываться отдельно. Цены на дополнительное оснащение указаны в ценах франко-завода без учета доставки и таможенной очистки.



    Если Вам будут нужны технические преимущества предложенного оборудования относительно аналогов других производителей, - мы готовы предоставить Вам такую информацию.

    Мы всегда рады видеть Вас в нашем выставочном зале.

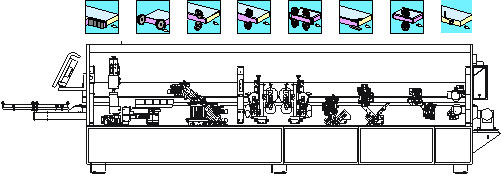

    KDN 980 2C (Cхема)

    Увеличить изображение (в отдельном окне)
